三合一电动平衡阀是一款电动平衡阀是一款集电动调节、最大流量

设定、动态平衡为一体的三合一多功能阀门。应用于暖通空调系统末

端设备中阀门。应用于暖通空调系统末端设备中能够接收PLC、DDC 等控制器的控制信号,可方便对各环路的流量、温度进行自动控制,实现能量的合理利用,起到节约能源的作用。

产品特点

·全行程调节、具备开度显示功能

·阀门特性不受流量设定大小的影响

·末端设备流量不受系统压力波动影响

·可手动设置最大流量,有刻度指示

·执行器安装、拆卸方便

·流量误差≤5%

·动态限流阀和压差控制阀于一体

维护事项

·阀杆下行为阀门关闭方向

·阀门安装前应保证管道清洁,无其他杂质,所有的阀门都应安装相应的过滤装置

·管道与阀体相连时必须保证同轴心,水流方向与阀体上箭头标识一致

·安装时应预留足够的维护空间,便于拆卸执行器

·安装时应避免执行器处于阀的下方,防止冷凝水渗透进执行器,损坏内部电气元件

·维护阀门时，必须切断或隔离电源,确保系统水压已释放

阀体技术规格

项目:DN65-DN150

公称压力:PN16

适用介质:空调冷热水及30%以内的乙二醇水溶液

介质温度:-10℃~95℃

流量特性:等百分比特性

泄漏量:小于KVs值的0.03%

额定行程:DN65-DN80:20mm;DN100-DN150:40mm;

阀体型式:二通

阀体:球墨铸铁

阀盖:球墨铸铁

材质:阀杆:不锈钢，密封:氟橡胶，膜片:三元乙内埋纤

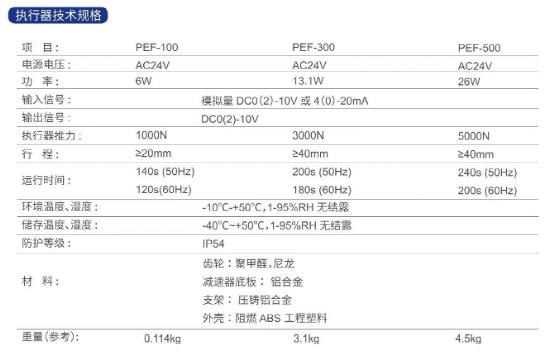

执行器技术规格

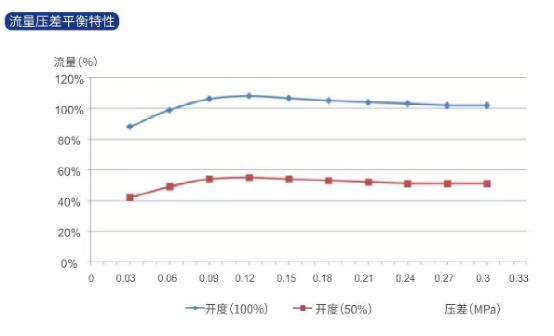

流量压差平衡特性

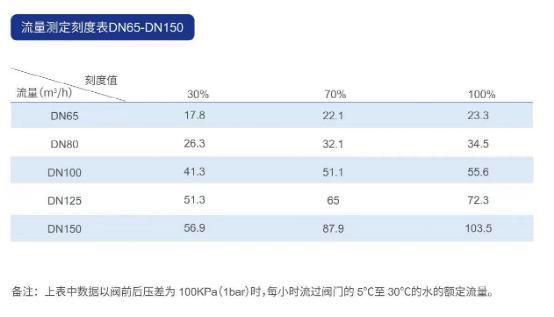

流量测定刻度表
