如何安装调试西门子电动调节阀
发布时间:2022-05-12 14:56:16      点击:

西门子电动调节阀采用德国西门子液压弹簧复位执行器,具有功耗低,输出力量大,响应时间短、到位迅速等特点。接受控制系统输出的开关量或标准模拟量〔DC0-10VDC4-20mA〕控制信号,并同时输出阀位反馈信号。电动调节阀采用平衡式阀体,内置平衡组件;可在大压差工况下长期稳定、精确控制。阀体外密封采用V型环高温密封组件,排除阀杆卡死或泄漏的隐患。阀芯和阀口一对一研磨,确保内泄漏量低于国家标准。阀体GB法兰连接,安装方便,公称通径∶15mm150mm。


西门子电动调节阀电动液压执行器工作原理为:

1、当输入信号Y电压增强的时候,泵推动储油池中的液压油到压力腔中,因此会产生行程,阀杆收缩,阀头打开。

2、当输入信号Y电压减弱的时候,旁通阀打开,允许液压油通过复位弹簧从压力腔流回到储油池中,阀杆伸长,阀头关闭。

3、当输入信号Y电压不变的时候,执行器和阀门保持在当前阀位不动。

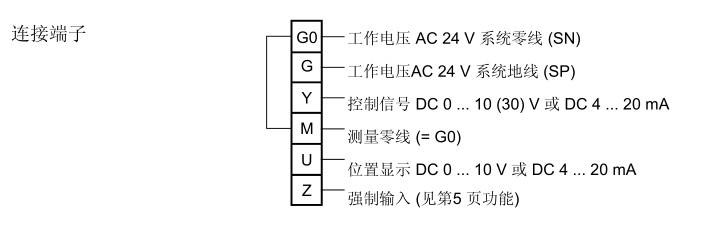

西门子电动执行器SKD/SKB/SKC,接线端子说明:




西门子电动调节阀安装注意事项:



1、建议将阀门安装在回水管上,因为在供暖系统中,回水管的温度较低。这样可以延长阀芯密封的寿命。

2、水质要求符合 VDI 2035标准。

3、在开式系统中,存在因水垢沉积导致阀塞抱死的可能(阀杆不能正常起落)。因此,在此类应用中,应选用驱动力较大的SKBSKC系列的执行器。此外,必须定期(每星期二至三次)驱动阀杆运行。注意:阀门的上游必须安装过滤器。

4、我们经常建议在闭式系统中,阀前也要安装过滤器来增强阀门的工作可靠性。

5、介质温度低于0°C时,需使用ASZ6.5电子阀杆加热元件来防止密封套内的阀芯冻结。出于安全性的考虑,该加热元件的工作电压设计为AC 24 V,功率为30 W
